"МОНСТРЫ" ДОМАШНЕГО ТЕСТИРОВАНИЯ ИЛИ САГА ОБ УМНОЙ НАГРУЗКЕ HD35. Всех приветствую, друзья!✋ На обзоре у меня, Вот нагрузочка крутая. 💪 Интересно же?! Читаем. 📖 В данном обзоре я детально расскажу о продвинутой, функциональной электронной нагрузке с встроенным вольтамперметром и триггером протоколов быстрой зарядки от широкоизвестного в кругах электронщиков, магазина #RD Store. Специализация данного магаза - это различные электронные и измерительные приборы, начиная от тестеров и триггеров и заканчивая преобразователями напряжения и блоками питания. Рекомендую заглянуть в этот чудесный техномагазинчик. 👉 RD official store https://s.click.aliexpress.com/e/cMXA4oUC http://www.aliexpress.com/item/-/32917594486.html


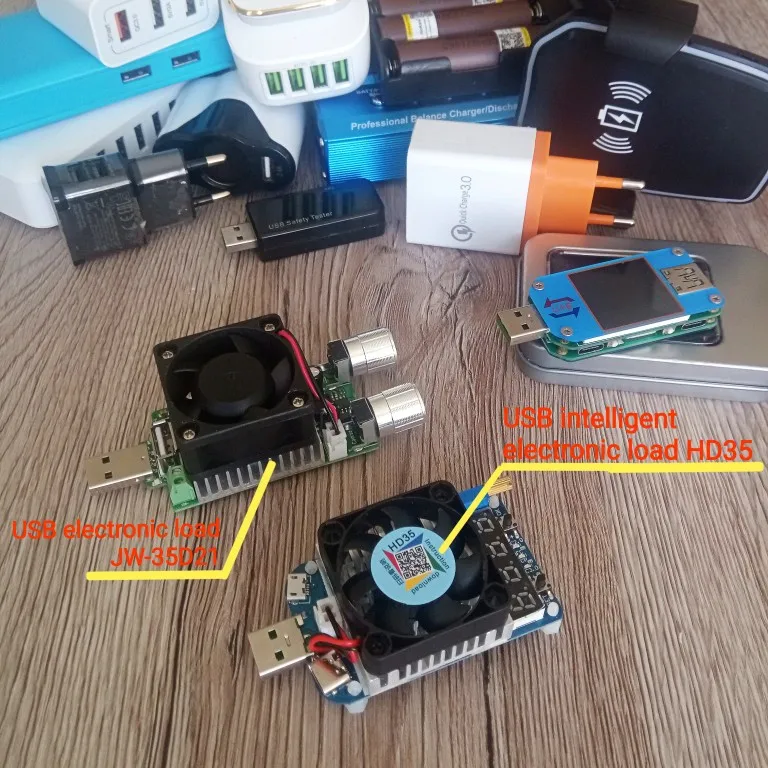

Но вернёмся к электронной нагрузке. Зачем нужна эта непонятная штуковина? Электронная нагрузка предназначена для имитации различных режимов работы реальных электрических приборов, то есть, позволяет полностью имитировать электрические параметры различных устройств, с той лишь разницей, что сами параметры вы задаете вручную. При этом, в электронной нагрузке есть встроенные защиты от различных перегрузок и она может работать в нескольких режимах потребления, которые можно в ней настроить. - Но зачем мне нужна эта штука, если у меня и так всё прекрасно заряжается и не надо ничего тестировать? - спросите вы. Дело в том, что современные нагрузки с плавной или ступенчатой регулировкой тока потребления, позволяют протестировать ваше зарядное устройство либо повербанк в нескольких режимах, при этом выявив соответстие или несоответствие продукта техническому описанию. Ну а далее : спор, возврат денег, прибор на шару и "я твой магазин шатал!" для устрашения продавца. 😊 Но что особенного именно в этой нагрузке, ведь такими базовыми функциями обладали и устаревшие модели с зелёным резистором, где нагрузочный ток переключался с одного на 2 Ампера и наоборот, или же, поновее, на подобии JW-35 (см. фото вверху). Но стоит заметить, что новые модели, в частности HD35, могут не только нагружать зарялное устройство, выставленным током, эти девайсы в некоторой мере способны заменить USB тестеры, поскольку имеют встроенные ампервольтметры и Led дисплеи, а некоторые ещё и триггерами обладают. Триггеры могут с помощью своего электронного языка определить поддерживает ли повербанк или ЗУ те или иные протоколы быстрой зарядки. Так что, современная электронная нагрузка - это вполне самодостаточный электронный измерительный прибор с множеством функций для тестирования выходных параметров гаджетов, кабелей и блоков питания.


В процессе тестирования девайса были выявлены следующие ключевые особенности : ☑️ хорошее качество сборки и пайки радиоэлементов; ☑️ огромнейший функционал и возможности в тестировании; ☑️ встроенный вольтамперметр, функции тестера; ☑️ 3 разъёма разных типов для непосредственного подключения и исключения применения переходников; ☑️ яркий, четырёхразрядный #led индикатор LN2482AU2B; ☑️ интуитивно понятное, простое управление с помощью 3-х кнопок и потенциометра; ☑️ встроенный триггер протоколов быстрой зарядки QC2.0, QC3.0, AFC 9В; FCP; ☑️ включение нагрузки в безопасном режиме : какой бы ток вы не установили в предыдущий раз, а нагрузка во избежание повреждения ЗУ, включится в мигающем, безопасном режиме; ☑️ удобный, "бесконечный" прецизионный подстроечный резистор Bochen 3296 для плавной регулировки параметров тока; ☑️ 3 светодиодных индикатора стандартов быстрой зарядки; ☑️ вентилятор с гидравлическим подшипником и smart контролем скорости вращения; ☑️ отличные предельные электрические параметры до 35Вт, позволяющие нагрузке работать с большим количеством различных устройств; ☑️ встроенные защиты от превышения напряжения и тока, а также, от перегрева; ☑️ удобный пластиковый кейс для хранения; ⚠️ яркий, но плохо читаемый Led экран, особенно это касается буквенных символов; ⛔️ плата открытого типа - возможны короткие замыкания при неосторожном обращении.


Нагрузка #HD35 является эмулятором реально работающего электрического прибора и позволяет тестировать выходные параметры блоков питания и зарядных устройств, с постоянным выходным напряжением до 25В и максимальным током - до 5А. Оптимальным, будет использование данного прибора в связке с USB тестером, к примеру - UM25C, который показан на верхнем фото.👆 http://www.aliexpress.com/item/-/32917594486.html


Устройство, обладая аппаратно встроенным триггером протоколов быстрой зарядки, позволяет "прозванивать" зарядник на их наличие в нём. Это будет очень полезно для проверки приобретенных вами на #AliExpress девайсов, и может послужить доказательством в спорах. На верхнем фото можно увидеть что в подключенном блоке питания из всех 4-х возможных стандартов быстрой зарядки, присутствует только AFC 9В от Samsung. Девайс имеет следующие технические характеристики : максимальная мощность - 35Вт; номинальное рабочее напряжение : 4-25В; номинальный рабочий ток : 0,25А - 5А; максимальный ток нагрузки - 5А; рабочая температура : -10 ~ +40°C; скорость вращения вентилятора - 8000об/мин. +/- 10%; поддержка протоколов быстрой зарядки : QC2.0 (5В, 9В, 12В, 20В), QC3.0, AFC 9В, FCP; интерфейсы : USB-A, micro-USB, USB type C, Bluetooth; вес - 52гр.

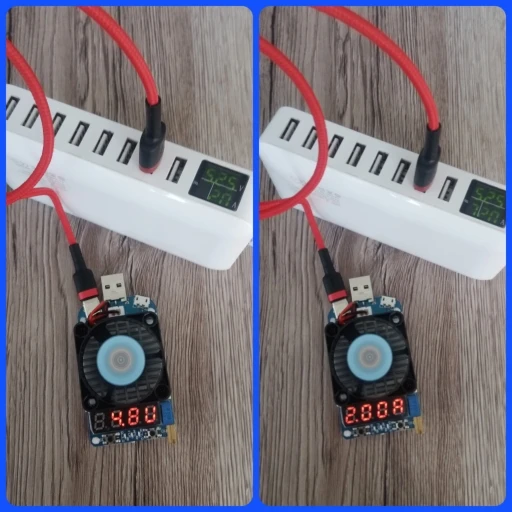

Также с помощью нагрузочных устройств можно испытывать различные шнуры и кабели. Практический пример такого тестирования показан на коллаже сверху. Как видим, кабель стандарта #/USB_type_C подключен в соответствующее гнездо, благодаря наличию которого на HD35, нам не нужно искать переходники. Судя по проведенному тестированию, при токе нагрузки в 2А, падение напряжения на выходе кабеля составляет всего 0,2В. Это с учётом того, что на входе шнура напряжение стандартное - 5В. Отсюда вывод - кабель от Baseus довольно неплохой, потому как у 80% шнуров с Али просадка на таком токе достигает 0,5В, а то и больше.


Ну и конечно же, нагрузкой можно измерять выходное напряжение и мощность повербанка, а также замерять падение напряжения на выходах, выставляя прибором различные значения нагрузочного тока. ⚡️☝️

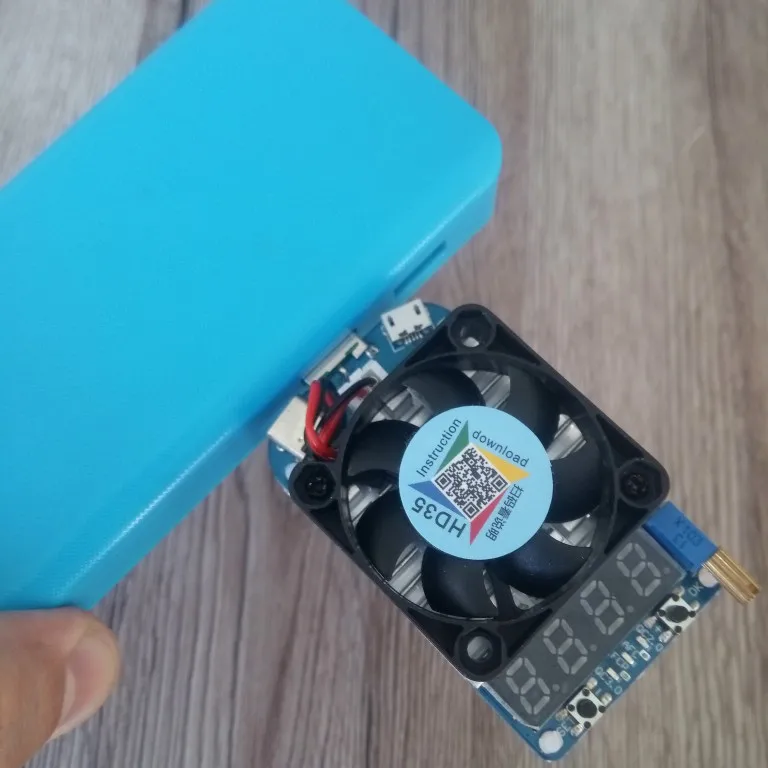

А ещё данный приборчик может показать к примеру, при каком максимальном токе повербанк (или иное устройство) отключается и уходит в защиту. В моём случае в самодельном повербанке сработала защита при токе потребления 1,1А, потому как нижний разъём у данного внешнего аккумулятора именно на такой ток и рассчитан, не более.

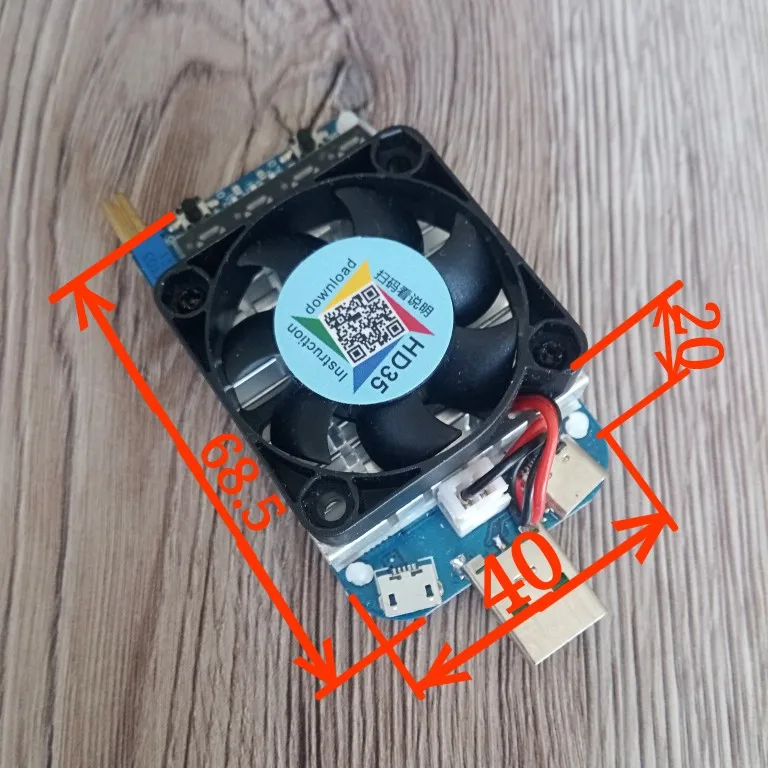

Итак, #нагрузка HD35 представляет из себя электронное устройство, собранное на текстолитовой плате с двухсторонним монтажом радиоэлементов, блоком охлаждения, кнопками управления и электронным Led индикатором. Для теплоотвода, в качестве пассивного охладителя силовых элементов выступает радиатор. Но у HD35 есть и более эффективное охлаждение - это вентилятор, который включается при токе от 2А и выше, либо при достижении температуры радиатора в 40°C. По заявлению производителя, в вентиляторе установлен эффективный и надёжный гидравлический подшипник. Я не разбирал этот узел, поэтому утверждать не буду, но учитывая что магазин довольно известный, могу предположить, что это действительно так. Девайс имеет следующие габариты : длина - 68,5мм; ширина - 40мм; высота - 20мм.

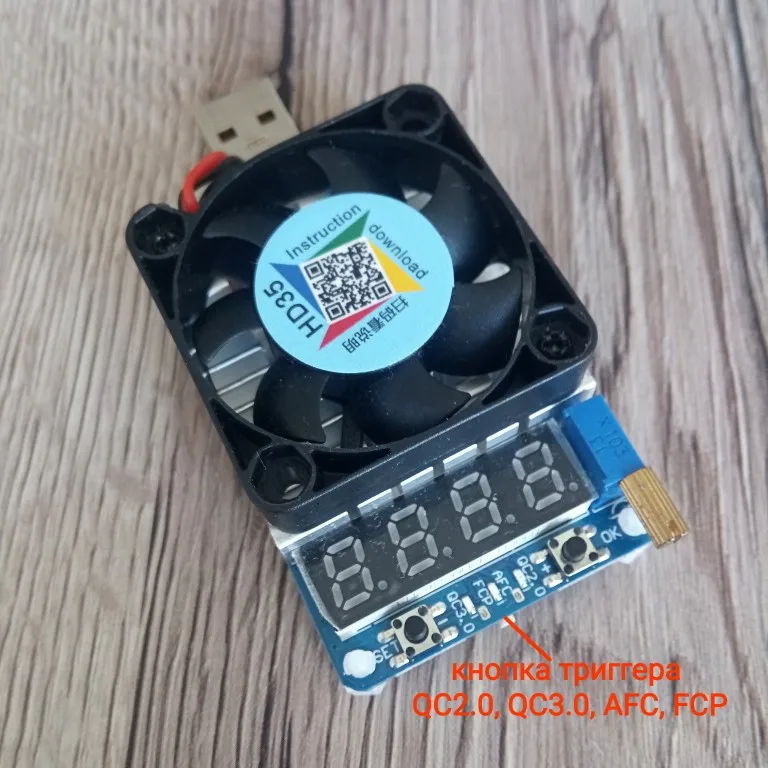

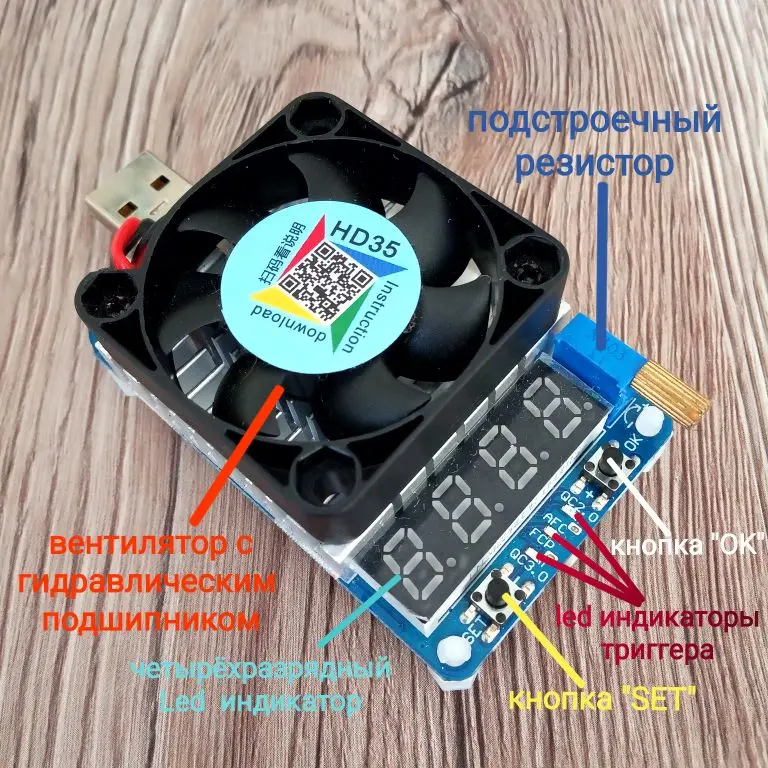

Управление нагрузкой осуществляется с помощью 2-х основных кнопок "SET" и "OK", задающих режимы работы, подстроечного резистора Bochen 3296 на 10КОм и небольшой тактовой кнопки в торце устройства, включающей режим триггера. Цифровые значения параметров мощности, тока и напряжения, вида сработавшей защиты, а также активированных протоколов быстрой зарядки нам показывает семисегментный Led индикатор типа LN2482AU2B, имеющий 4 числовых разряда с точкой. Свечение индикатора - красное, яркое, хорошо просматриваемое издали, но трудночитаемое из-за схожести отдельных букв и цифр. 📟👆

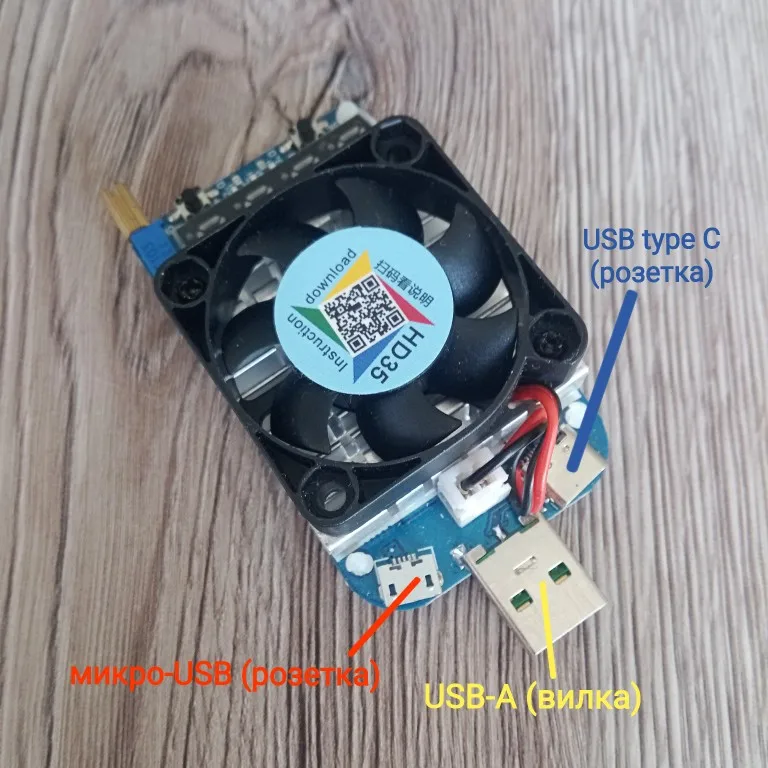

В передней части устройства расположена область интерфейсных разъёмов. Провод вентилятора соединяется с платой через трёхпиновую фишку. Впереди платы одиноко выступает основной разъём - коннектор #USB-A (вилка), по сторонам от него расположились коннекторы #микро-USB (розетка) и USB type C (розетка). Такое изобилие интерфейсных входов делает эксплуатацию нагрузки максимально удобной, поскольку кроме эппловского "лайтнинга", на ней присутствуют все самые ходовые интерфейсы. 🔋🔌📲

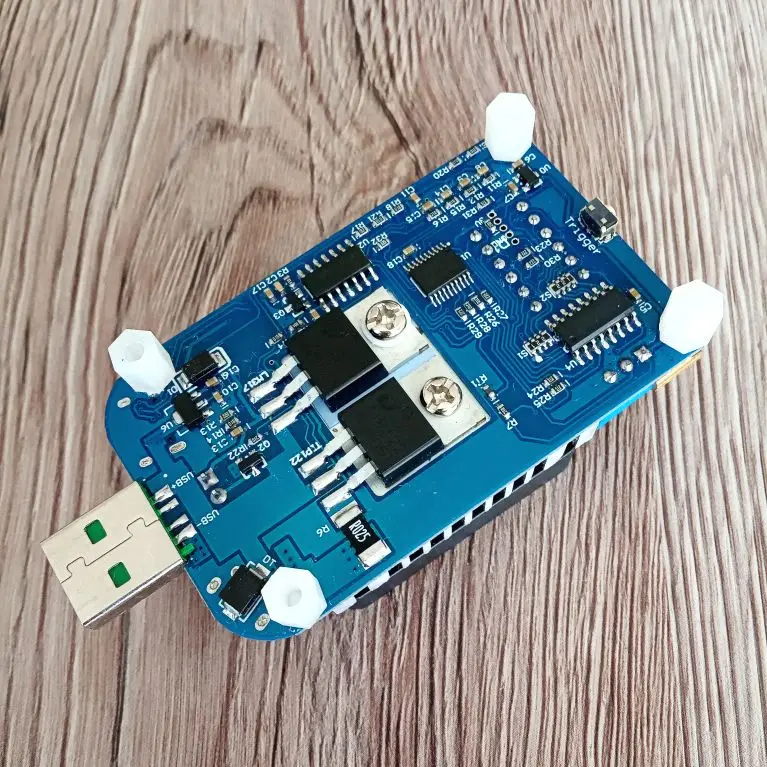

С нижней стороны платы, для предотвращения коротких замыканий и пробоев электронных компонентов, имеется 4 пластиковые ножки, посаженные на клипсы. Как можно заметить по фото, качество пайки всех smd элементов отличное, все детали хорошо пропаяны, следов флюса нет. Угадывается фабричное, а не подвальное производство! 🏭👍

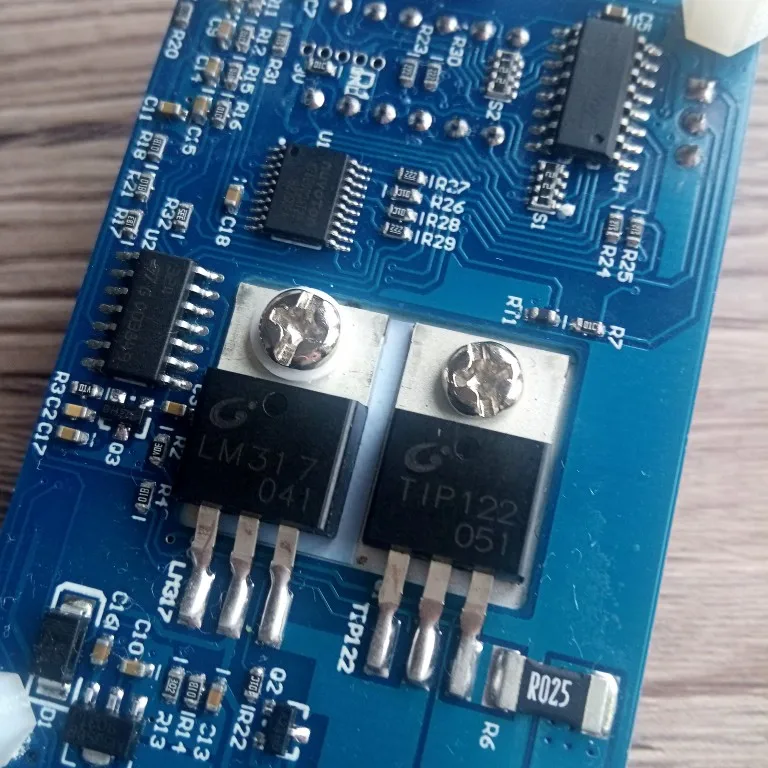

Не буду подробно рассказывать об элементной базе устройства, остановлюсь лишь на основном. В основе электронной схемы HD35 лежат мощный биполярный транзистор TIP122 (5А, 100В) и добротный стабилизатор напряжения LM317 (1,25В — 37В). Отвод тепла от обоих силовых элементов (транзистора и микросхемы-стабилизатора) осуществляется с помощью алюминиевого радиатора. 🌬️ Но греются "силовики" очень жёстко. 🔥☝️ Из прочих важных элементов, в схеме нагрузки присутствуют 2 диода Шотки (SS510, SS534), стабилизатор напряжения M5350B, контроллер управления N76E003AT20, операционный усилитель STMZQ4804, сдвиговый регистр TM1650 и прочая smd-мелочовка.


Две основных управляющих кнопки работают следующим образом. 🕹️ При длительном нажатии на кнопку "ОК", происходит смена стартового режима работы HD35, то есть данная операция устанавливает, будет ли нагрузка включаться в работу сразу при подключении к ЗУ, или будет в случае подключения находиться в режиме ожидания (безопасный режим). При удержании кнопки "OK", на индикаторе высвечивается надпись "ON" или "OFF". В положении "ON" при подключении нагрузки к источнику питания будет происходить автоматический старт с установленными ранее значениями тока. В положении "OFF" - наоборот, автоматического старта не будет и нагрузка запустится в безопасном режиме. В этом случае потребуется ручной запуск с помощью быстрого нажатия на кнопку "ОК". Кроме того, в режиме триггера при быстром двойном нажатии, кнопка "ОК" позволяет выставлять напряжение от 5 до 20В с шагом либо 0,2В (QC3.0), либо в последовательности 5, 9, 12, 20В (QC2.0).


Однократное нажатие на кнопку "SET"  поочередно переключает выводимые на индикатор, значения мощности, тока или напряжения. Переключение происходит циклично, то есть по кругу : напряжение/ток/мощность. Долгое нажатие на эту кнопку изменяет значения между "ON" и "OFF". Если нагрузку установить в положении "ON", то при её уходе в защиту, она будет автоматически из нее выходить. Но это в том случае, если причина срабатывания защиты будет устранена. В положении "OFF" - автоматического выхода из защиты не будет; в этом случае, в рабочий режим устройство приводится нажатие по кнопке "OK".

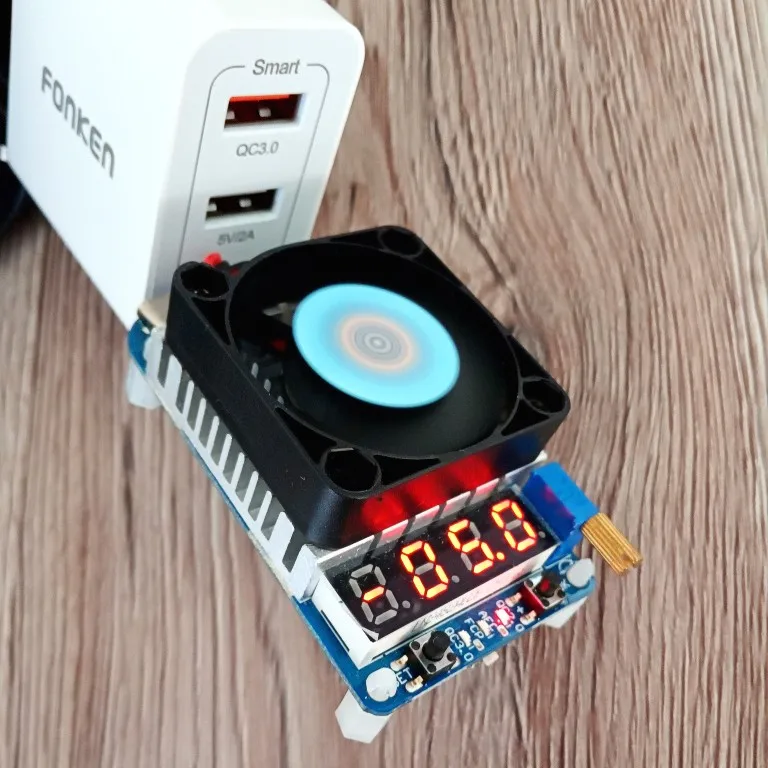

И наконец, переходим к тестированию. При первоначальном подключении нагрузки к источнику тока, сначала на экране высвечивается название девайса - "HD35", а затем, начинает мигать значение текущего напряжения на выходе ЗУ. Нагрузка изначально включается в безопасном режиме, то есть потреб*ляет ток для собственных нужд (работы микросхем, индикатора и т.д.), но не берёт нагрузочный ток, который быть может, был ранее вами установлен. Зачем такие сложности? - спросите вы. А для того, чтобы не угробить источник питания большим током потребления, внезапно поданным на зарядное устройство. И хорошо, если в ЗУ имеется защита от завышенной мощности. А если её нет - труба вашему источнику питания. Но если вы любитель экстремальных подключений, или уверенны в том, что никогда не выставите заоблачный ток, то для этого стоит длительно нажать на кнопку "OK" и нагрузка переключится в обычный режим, а при следующем включении, сразу же включится в свою работу без мигающего экрана и с мгновенным забором мощности.


Электронная нагрузка может находиться либо в режиме тестирования, либо в режиме триггера. Чтобы не запутаться, в режиме триггера на индикаторе все значения высвечиваются со знаком "--", в обычном же режиме нет никаких знаков. Чтобы перейти в режим триггера, надо на несколько секунд зажать кнопку "trigger". При переключении нагрузки в триггер-режим, постоянно горит один из сигнальных светодиодов. Для переключения значений напряжения в режиме триггера, необходимо дважды быстро нажать на кнопку "ОК", при этом красный светодиод начинает мигать. После нажатия кнопки и момента активации выбора напряжения присутствует задержка 2-3 секунды. Далее, нажатием кнопок "SET" и "ОК" можно установить нужное напряжение в пределах 5В, 9В, 12В или 20В (если поддерживает зарядное устройство). Кнопка "ОК" увеличивает напряжение, а кнопка "SET" - уменьшает. Для сохранения установленных в режиме триггера значений напряжения и перевода нагрузки в обычный рабочий режим, необходимо опять зажать кнопку "trigger" на несколько секунд. Когда устройство после триггерного режима выйдет в режим тестирования, в нагрузке будет мигать один светодиодов, в зависимости от активированного стандарта быстрой зарядки.

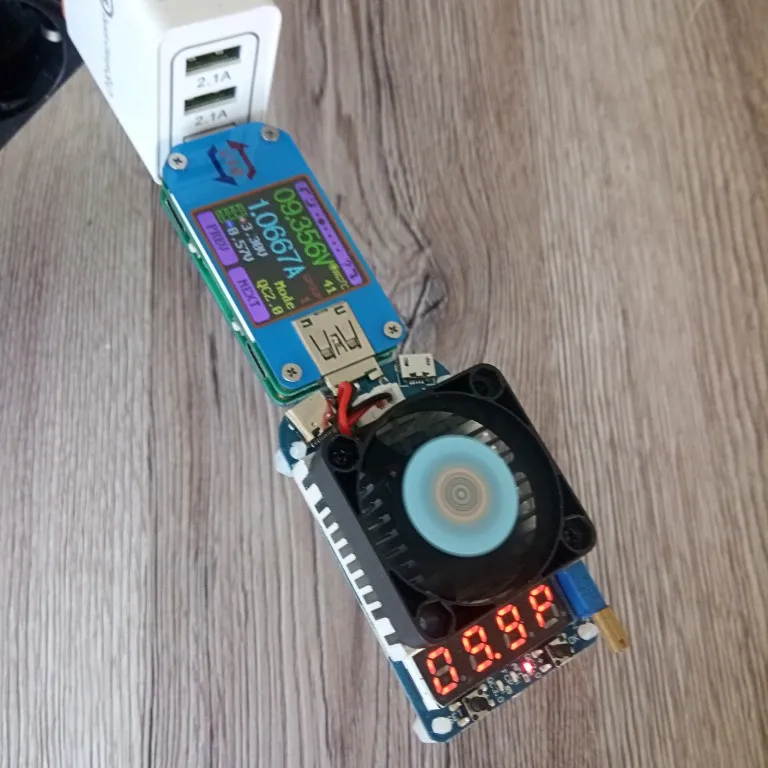

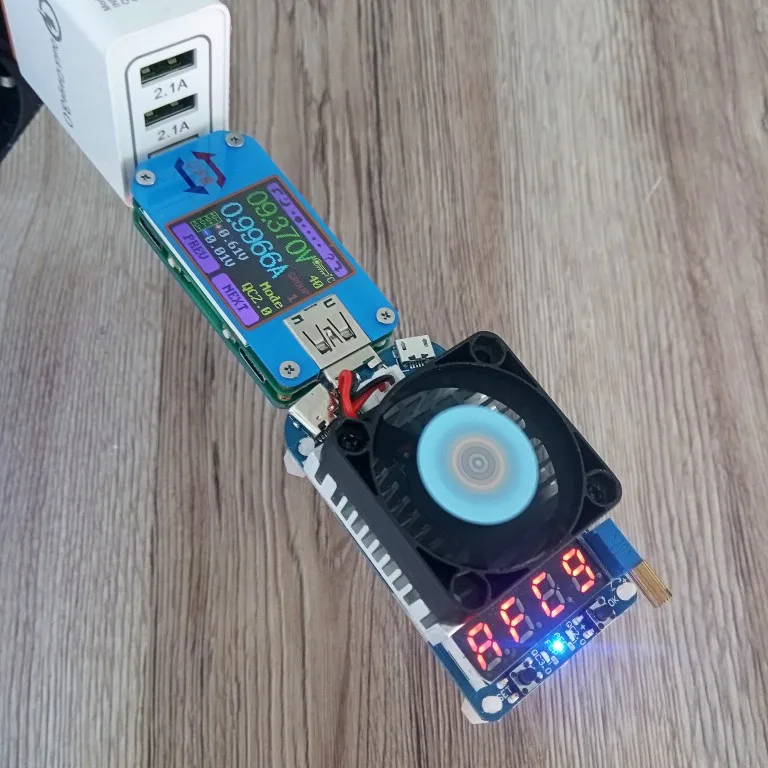

Вот к примеру (см. верхнее фото) я установил подстроечным резистором ток потребления 1А и активировав в режиме триггера протокол QC2.0, выставил напряжение 9В. Поскольку зарядка поддерживает QC2.0, она, получив запрос от нагрузки, приняла её за заряжаемое устройство и также активировала режим быстрой зарядки 9В. Всё, процесс пошёл : адаптер переключился на 9В, а в нагрузке для охлаждения, включился вентилятор. О том, что зарядка по запросу нагрузки переключилась на 9-и вольтовый стандарт QC2.0, можно судить по показаниям тестера. 💹👆

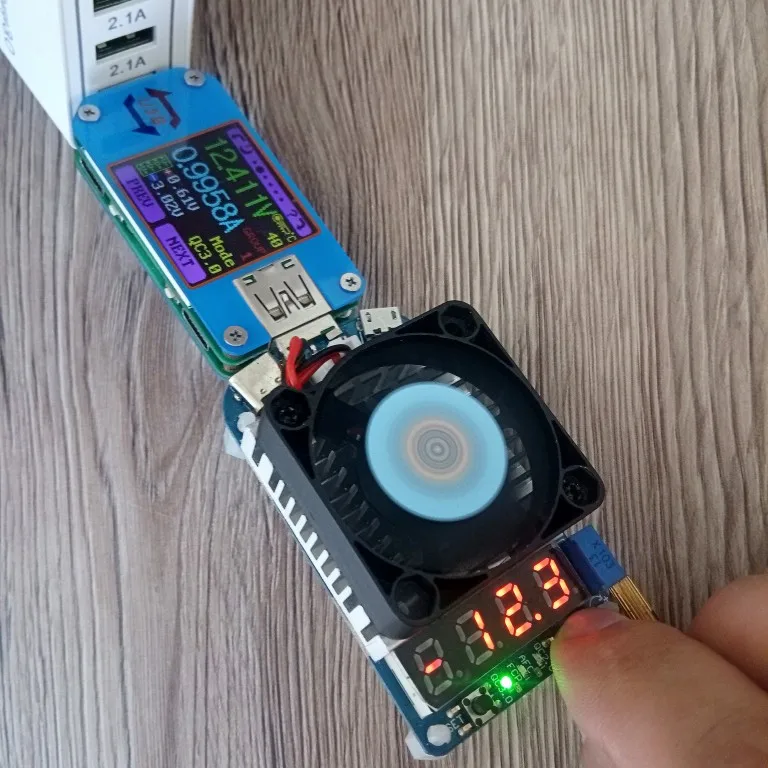

Увеличив напряжение на нагрузке до 12В, и повторно активировав на ЗУ протокол QC2.0, я попытался резистором "догнать" нагрузочный ток до 1,5А и проверить, как поведёт себя зарядное устройство. Оказывается, мой сетевой адаптер налегке вывозит ток в 1,5А при выходном напряжении 12,3В. Больше 1,5А ставить не рекомендую, поскольку в стандарте QC2.0 на 12-и вольтовый режим технологически обоснованной, является сила тока в 1,5А.

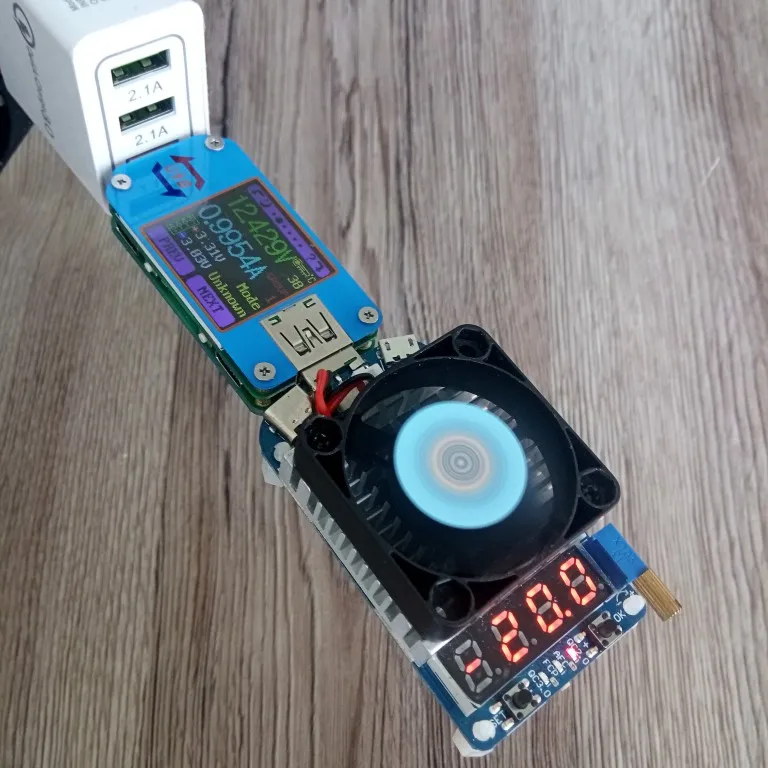

А вот 20В в режиме QC2.0 мой адаптер не тянет👆Обратите внимание между "хотелкой" (выставленное кнопкой на нагрузке, напряжение 20В) и реальностью (значение напряжения на тестере). Больше того, для предотвращения выхода из строя зарядного устройства и нагрузки, HD35 имеет функции защиты. При превышении допустимого напряжения (более 25В) срабатывает защита, нагрузка отключается, а на экране отображается надпись "OVP", аналогичные действия происходят и в случае превышения допустимого тока (свыше 5А), только теперь на индикаторе отображается надпись - "OPP". В случае же перегрева (свыше 80°C) - нагрузка показывает - "OTP". ⚠️👆


Коротко нажав кнопку триггера ещё раз, мы перейдём в более продвинутый режим быстрых зарядок - QC3.0, позволяющий устанавливать выходное напряжение на зарядном устройстве в пределах 4 - 20В с шагом в 0,2В. В режиме триггера протокола QC3.0 загорается зелёный Led индикатор, когда же выйти из меню триггера, светодиод мигает.

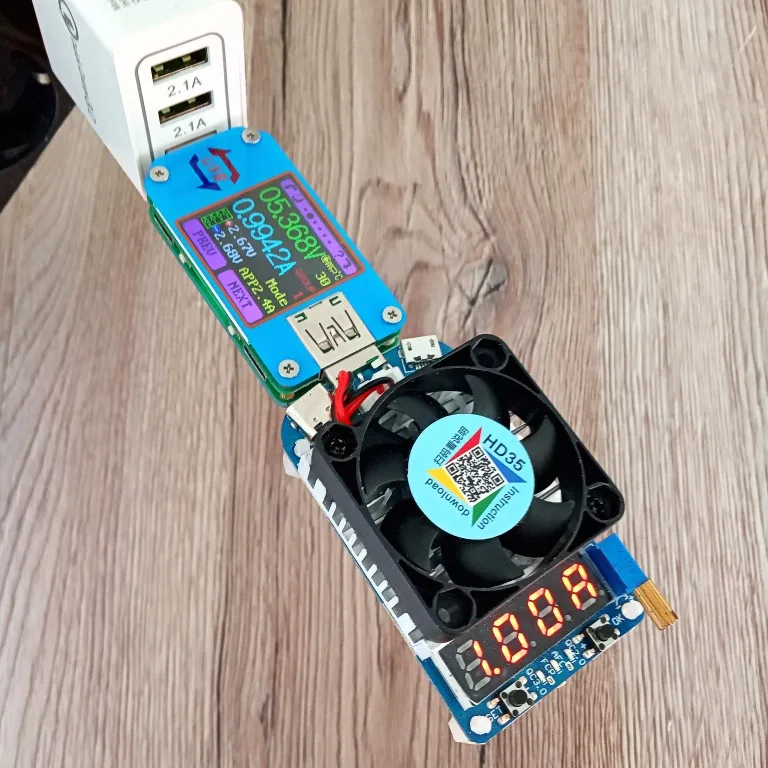

А вот и пресловутые 4А при 4-х Вольтах (до 5А БП дотянуть не позволил), благо протокол быстрой зарядки QC3.0 позволяет изменять напряжение очень плавно, в пределах 0,2В. 👍 Замечу, что силу тока также можно регулировать во всех режимах триггера; чтобы увидеть значение параметров на индикаторе, требуется зажать кнопку триггера.


Когда мы выставляем нужную величину напряжения, на экране отображается именно выбранный тип, а не текущее значение. После выбора нужного режима и его подтверждения, установленное напряжение сохраняется как 5В, 9В, 12В или 20В, либо с промежуточной величиной (если это протокол QC3.0) После активации стандарта быстрой зарядки на зарядном устройстве, экране отображается уже текущее значение напряжения. Визуально быстро отличить в каком мы режиме можно по наличию или отсутствую "минуса" перед цифрами. Следующими протоколами быстрой зарядки являются стандарты от Samsung (AFC) и Huawei (FCP). Для перехода в этот режим, опять нужно коротко нажать кнопку "trigger" и при этом загорится синий светодиод. Дважды щёлкнув кнопкой "OK" мы зайдём в подменю переключения между стандартами FCP и AFC. Переключение между AFC и FCP производится однократным нажатием на левую или правую кнопки, поочередно.

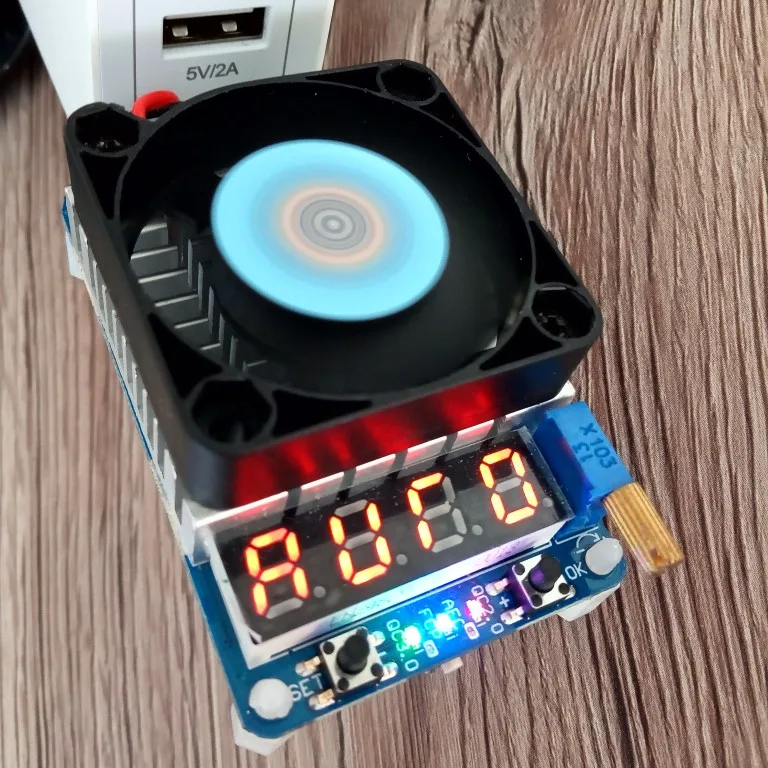

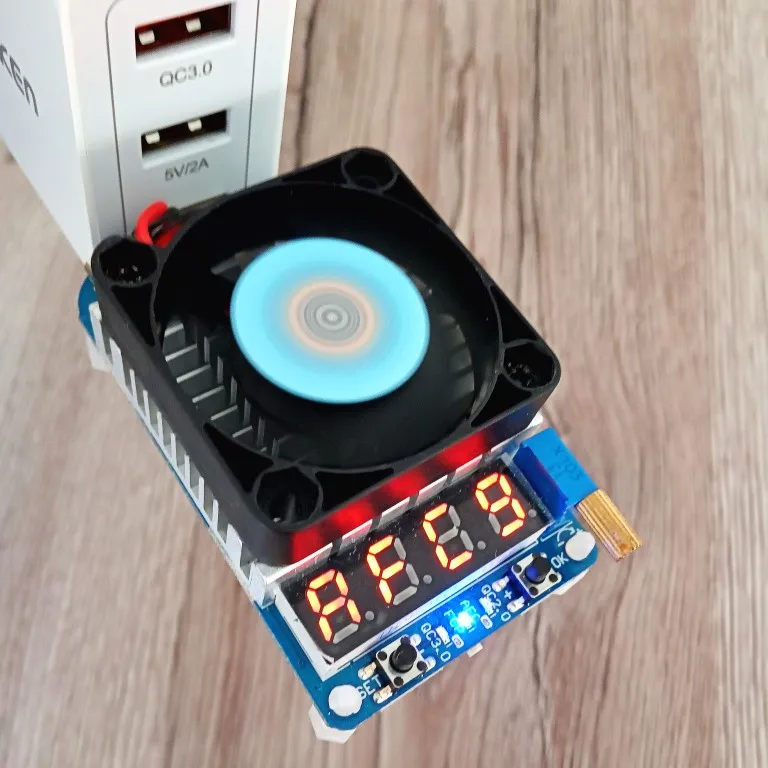

Ну и последний, пожалуй самый безопасный режим - автоматическое тестирование зарядного устройства на наличие протоколов быстрой зарядки, то есть smart тестирование без нашего участия. Чтобы перейти в этот режим, опять нажимаем кнопку "trigger" и на экране высвечивается слово - "AUTO". Для активации автоматического тестирования, один раз нажимаем на кнопку "ОК". После запуска процесса, нагрузка сама переберёт все возможные значения напряжения во всех четырёх протоколах быстрой зарядки и на основании поддерживаемых зарядным устройством, выдаст нам результат в виде светящихся Led диодов. В качестве примера могу привести тест моего сетевого адаптера, который как оказалось, поддерживает все доступные для HD35 стандарты быстрых зарядок. 📊👍

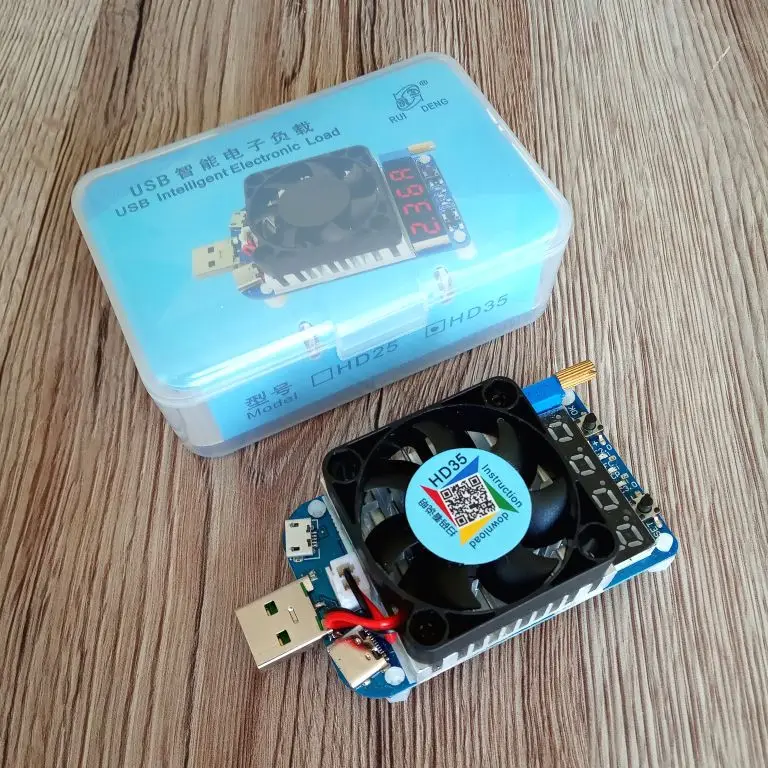

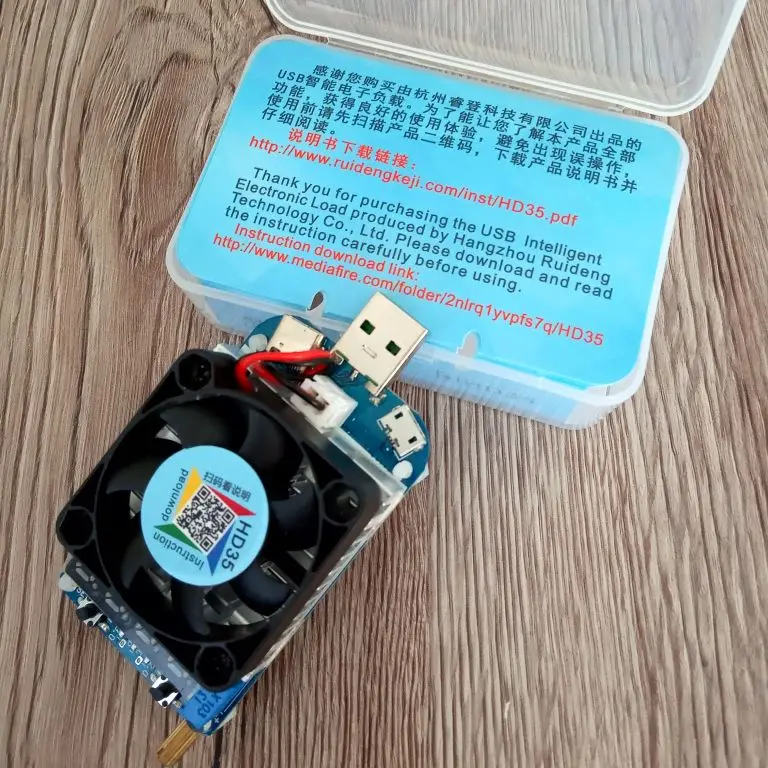

Приходит #прибор в прозрачной пластиковой коробочке с вкладкой - инструкцией, на которой указаны номер модели, меры предосторожности при использовании и самое главное - ссылка на скачивание инструкции с ресурса Media Fire, а также ссылка с файлом в формате PDF, также содержащем руководство пользователя. Ну а для ленивых есть множество обзоров на You Tube. Доставка в Украину - около 2-х недель. И в завершение своего обзора скажу, что данная электронная нагрузка - это безусловно мастхэв, одно из немногих устройств, которое имеет встроенный триггер и может работать с токами вплоть до 5А. Мощная добротная нагрузка, с большим функционалом и огромным потенциалом. 💪😎 Во многих случаях, может заменить USB тестер. Так что, надо брать, друзья! Такие вещи должны быть в каждом доме. 🏡 На этом с вами я прощаюсь.✋ Но не скучайте - я обычно возвращаюсь.☝️😎 #обзоры #AliExpressReview #myiTao #mу_stylе #aIibloggeritao #оnlybest #itаoblog #nеwlook #myshopping #onlуbest #мoи_пoкупки #ali_blog #wishеs #itao #itao_blog #Fan.Tomas #my_choice2
